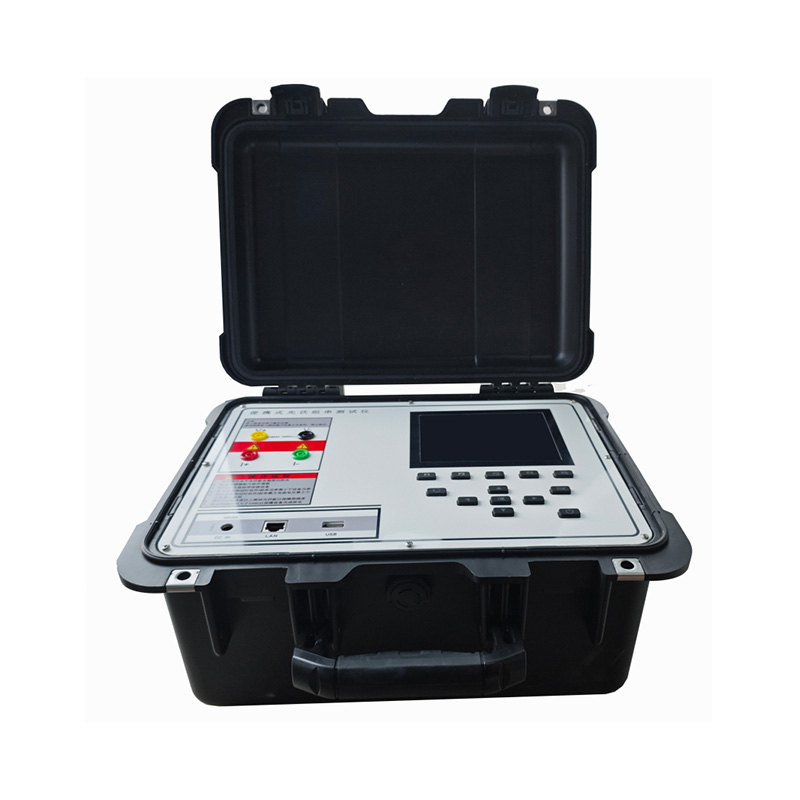

一、光伏組件IV曲線測試儀產品簡介
光伏組件IV曲線測試儀，電壓測試可達到400V，電流測試可達20A，能夠測試1000W的光伏組件。可以測試太陽能電池組件/方陣的開路電壓、短路電流、最大功率等參數，為用戶提供精準、高效的伏安特性測試工具。能夠快速檢測光伏組串在自然光照下的?作特征，設備操作簡單，攜帶方便，且配備高精度輻照計與溫度傳感器，可提供準確的現場輻照數值等參數。
光伏組件IV曲線測試儀采用一體式封裝技術，操作界面功能說明清晰，一鍵式檢測數據導出，單塊組件/組串檢測速度10秒完成，快速精準全面的檢測功能可作為第三方檢測機構與電站運維的首選配置。整機配備更為高精度的電容/電阻式負載，同時配備了更為快速的輻照計操作模塊以及對應的IV曲線分析軟件，可以更高清的解析IV曲線的同時具備持續IV不間斷掃描的優勢，助力光伏全體系電站的檢測。
二、光伏組件IV曲線測試儀功能特點
1.觸摸屏加鍵盤操作，包含外設接口，通過U口支持存儲空間擴容。
2.室外低照度伏安特性測試，并提供標準STC測試條件修正。
3.內置豐富的太陽能電池組件修正模型數據庫，覆蓋大多數組件生產商的產品，為測試結果的轉換比對提供參考，并為用戶提供了全面的參數設置功能，方便用戶手動添加測試修正模型。
4.內部具備高壓隔離電源設計，為用戶提供可靠的安全保障。
5.自動量程切換功能，帶過壓過流和溫度保護。
6.內置大容量可更換鋰離子電池，為測試提供充足電力。
7.具備電池板溫度檢測、太陽輻照度檢測等環境監測功能。
8.可測量參數：I-V面線，P-V曲線，短路電流，開路電壓，最大功率，最大場壓，電流，太陽電池溫度，輻照度等。
三、光伏組件IV曲線測試儀技術參數
1.一般特性
| 名稱 | 內容 |
| 測試連接類型 | 4線制連接 |
| 電壓測試范圍 | 5~400V |
| 電流測試范圍 | 0.5~20A |
| 標稱最大功率測試范圍 | 0.1W~1000W |
| 輻照度測試范圍 | 0~1400W/m2 |
| 接口 | 電源口，USB口 |
| 主機電源 | 12V |
| 環境要求 | 工作溫度：-10℃~50℃（電池充電：5℃~40℃）存儲溫度：-20℃~60℃相對濕度：5%~95%，無結露 |
2.主要功能
(1)可測量參數：短路電流，開路電壓，最大功率，峰值功率點電壓，電流，IV曲線；
(2)太陽能電池組件發電量測試及輻照度通量測試功能。
(3)即時數據轉換為STC（標準測試條件）下的數據功能。
(4)測試并顯示太陽電池組件表面輻照度，太陽電池組件的背面溫度。
(5)測試波形存儲：可將測試波形數據及測試條件存入本機內存或外界U盤中。
(6)文件拷貝功能：可將本機內存儲的數據文件直接拷貝到U盤中。
(7)智能電池電量指示功能。
(8)實時測試功能，方便觀察開路電壓顯示值。
(9)快速短路電流測試功能。
(10)校準數據庫編輯功能，方便用戶自行設置測試校準參數。
3.主要技術指標
(1)直流電壓測量范圍：5V~400V;
(2)直流電壓測量準確性：±0.2%±0.1V;
(3)直流電流測試范圍：0.5A~20A;
(4)直流電流測試準確性：±0.2%±0.01A。
(5)輻照度測試準確度;±3.0%讀數。
(6)溫度測試準確度：±1℃。
四、光伏組件IV曲線測試儀產品功能及優勢
1.產品功能
(1)單組件測試：手持式IV曲線測試儀具備獨特的組件發電量測試功能，用于當?shù)?照資源檢測。測試儀提供高達400點的高分辨率測試模式及符合Modbus/tcp協議的以太網監視功能，適應科學研究需求。
(2)組串測試光伏電站組串測試可快速測試出光伏整串的發電效率，短路，發電量等，并快速篩選不同組串之間的電性能。
(3)輻照測量：在輻照計頂端檢測陽光，測量輻照度溫度和角度。
(4)STC標稱參數轉化測試：IV測試，匹配當前95%以上光伏電池板規格，更快速的切換不同規格組件參數，并?動計算出電池板當前發電效率以及轉化率。
(5)環境監測功能：具備電池板溫度檢測、太陽輻照度檢測等環境檢測功能，并可提供用戶可選的輻照計匹配。
2.產品優勢
(1)5～400V高精度曲線測試
采用我司新的電阻式測試模塊，單組件檢測更為精準，可最大測試400V組串的IV曲線測試，以及20A組串的串并聯測試。
(2)持久續航
提供內置了高容量鋰電池模組鋰電模組，可備選更換便捷，長達8H持續續航為測試提供充?電力。
(3)量程切換
針對不同規格的組件/組串的電流電壓，可?動切換測試量程，以提供更為精準的測試范圍，并提供過壓過流保護。
(4)光伏組件修正數據庫
內置豐富的太陽能電池組件修正模型數據庫，覆蓋大多數組件生產商的產品，為測試結果的轉化比提供參考并為用戶提供了全面的參數設置功能可手動添加。
(5)高壓隔離設計更安全
設備內部具備高壓隔壁電源設計，為用戶提供可靠的安全保證，開路電壓最大測試范圍可到400V，提供高達1000W光伏陣列測試功能。
(6)觸屏面板操作
主機操作面板采用觸屏加鍵盤的操作方式，高亮的液晶屏幕可在陽光下顯?更為清晰，整機包含豐富的外設接又提供多種拓展聯機功能。
(7)國標?業基準
設備符合國際與?業執?標準，并可作為第三方計量依據。
◎IEC61215-2005地面用晶體硅光伏組件—設計鑒定與定型
◎IEC61646-2008地面用薄膜電池設計與鑒定規范
◎CGC/GF003.1：2009并網光伏發電系統?程驗收技術規范第1部分：電氣設備
◎GB4793.1-2007/IEC60010-1測試、控制和實驗室用電氣設備的安全要求
◎IEC60904-22007標準太陽電池的要求
◎IEC60891-2009光伏器件的IV實測特性的溫度和輻照度修正方法
五、光伏組件IV曲線測試儀配置清單
| 序號 | 名稱 | 單位 | 數量 |
| 1 | 主機 | 臺 | 1 |
| 2 | 電源適配器 | 個 | 1 |
| 3 | 測試線套件（4根香蕉頭測試線+4個鱷魚鉗) | 套 | 1 |
| 4 | MC4一轉二轉接線 | 根 | 2 |
| 5 | 太陽輻照度計 | 臺 | 1 |
| 6 | 輻照度計充電器 | 個 | 1 |
| 7 | 用戶手冊 | 本 | 1 |
| 8 | 合格證 | 份 | 1 |
| 9 | 裝箱清單 | 份 | 1 |
