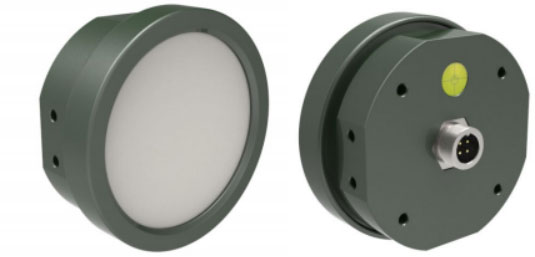

雷達水位計
型號：FT-LD1 發布日期：2025-05-23 09:55:21
雷達水位計又稱一體式雷達水位計，雷達水位計是一款采用高頻微波雷達技術的水位計，通過傳感器發射電磁波照射水面并接收回波，由此分析獲得水面至電磁波發射點的距離、方位等信息。
產品分類
聯系我們
-
服務熱線16652863761
- 杜經理 16652863761
- 地址：山東省濰坊市高新區光電路155號光電產業加速器（一期）
產品詳情
1、雷達水位計產品概述
雷達水位計又稱一體式雷達水位計，雷達水位計是一款采用高頻微波雷達技術的水位計，通過傳感器發射電磁波照射水面并接收回波，由此分析獲得水面至電磁波發射點的距離、方位等信息。
雷達水位計是專門針對水位測距設計的，該模塊采用FMCW模式，非接觸式安裝設計，體積小巧，結構緊湊。精度高，功耗低，抗干擾能力強，適用于湖泊河流、山洪預警、蓄水池、污水管網等水位監測。
2、雷達水位計產品主要參數指標
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 說明 | |
| 發射機 | |||||||
| 發射頻率 | ? | 77 | 81 | GHz | 帶寬 4G | ||
| 輸出功率（EIRP） | Pout | 13 | 20 | dBm | |||
| 天線角度（參考圖4） | |||||||
| 波束寬度 | （-3dB） | 水平方向 | 14 | ° | |||
| 垂直方向 | 10 | ° | |||||
| 電源 | |||||||
| 工作電壓 | VCC | 9 | 12 | 24 | V | ||
| 工作電流 | ICC | 20 | mA | 典型值 | |||
| 環境 | |||||||
| 工作溫度 | TOP | ﹣45 | +85 | ℃ | |||
| 尺寸（長x 寬x 高） | Φ74 x 29.7(帶外殼)，60x38x1.2(模塊) | mm | |||||
| 重量 | 100 | g | |||||
| 測量指標： | |||||||
| 測距范圍 | 0.1~40m | ||||||
| 測量精度 | ±5mm | ||||||
| 分辨率 | 1mm | ||||||
| 數據刷新 | 40ms 最快 | ||||||
說明：雷達工作頻段為80GHz，測距的范圍40米為最大測量范圍，根據物體
RCS 的大小，探測距離的最大值會有偏差。
3、雷達水位計產品尺寸
