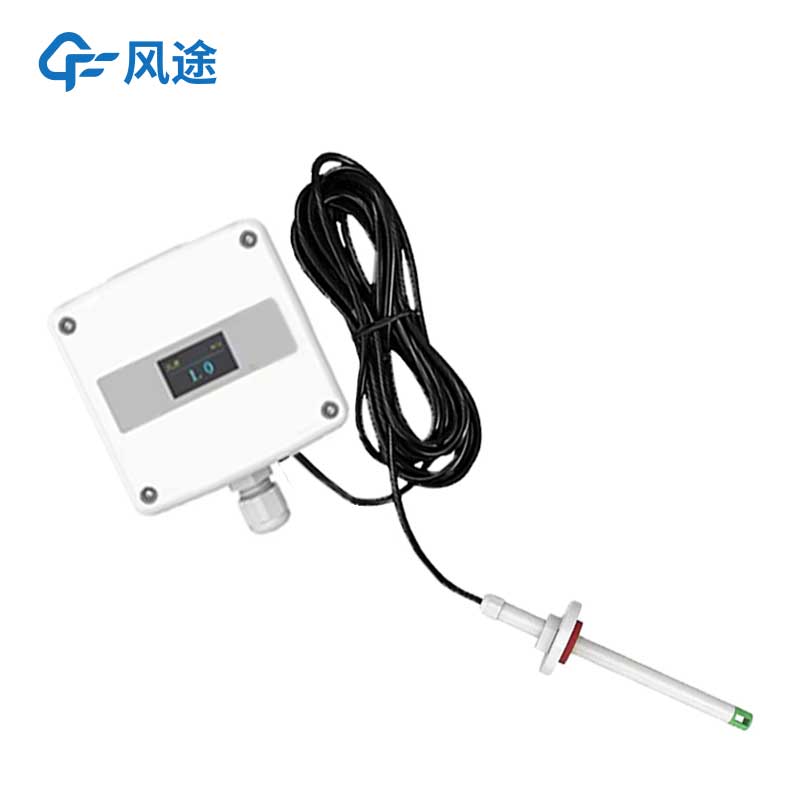

設備名稱：分體式管道風速傳感器

功能描述：針對管道風速測量而設計，自主研發的高精度風速測量單元，反應靈敏，能快速準確地測量微小風速，穩定性好、漂移小、精度高。該變送器同時能根據設置測量的管道截面積計算實時風量值。

檢測原理：采用熱線式平衡原理測量風速。響應速度快，啟動風速小。

標定方法：采用公司自主研發的全量程二次標定方法，線性度好，準確度高；

接線方式：接線端子采用軍工級彈簧式免螺絲端子，一壓一插即可接線，現場即使沒有螺絲刀也能快速接好線，可適應線徑0.3～2.0mm2

分體式管道風速傳感器安裝注意事項：

①、開孔式法蘭盤安裝，采用高品質硅膠密封圈，漏風小，經久耐用；

②、注意需要在管道的側面或者下面安裝，不能采用從上至下安裝方式。

③、先在通風管道上打一個直徑20mm的孔，將風管插入到孔中，調整設備的方向使設備的箭頭方向與風速的方向（風來的方向）一致，可以通過調節法蘭盤的位置控制設備的高低。

測量要素：①、實時管道風速；②、RS485型可選管道內風量值；

信號輸出：RS485、4-20ma、0-5v、0-10v

參數修改：①、可通過485命令改設備地址和波特率，設置管道截面積；②、485型可提供專業配置工具配置設備參數；③、485型可通過硬件撥碼開關調整485從站。

探頭線長度：線長默認為1m，可長可短，最長可做的100m但是需要線體周圍無干擾。

分體式管道風速傳感器設備顯示：

①、可選配有機發光顯示器，可視角度更寬的OLED屏幕，自發光，功耗低。

②、485型可輪顯當前風速及相關風量。

③、模擬量型可輪顯當前量程及當前風速。

供電方式：10-30V DC

最大功耗：0.5W

測量介質：空氣、氮氣、油煙廢氣

精度：量程0~10m/s的精度為±（0.1+2%FS）；量程0~15m/s，0~20m/s，0~30m/s的精度±（0.2+2%FS）m/s；

電路工作溫度：-10℃~+50℃

風速顯示分辨率：0.1m/s

響應時間：2S

長期穩定性：≤0.1m/s/year
